Forbhreathnú
Is éard atá i DMB{0}E Ionchódóir/Modulator ionchódú uile-i-amháin gléas amháin (MPEG-4/AVC H.264), feidhmeanna ilphléacsála agus modhnúcháin i gcás caighdeánach 1U amháin.
Is féidir leis 8/12/16/20/24 comharthaí HDMI, ionchur IP agus 2 ASI a thiontú go DVB-C/DVB-T/ISDB-T/ATSC
RF amach sa raon minicíochta de 50~960MHz.It feistithe chomh maith le 2 calafoirt ASI agus IP port chun aschur TS.
Gnéithe:
Ionchódóir&Modúltóir&Ilphléacsóir UILE IN AMHÁIN---ní hamháin ionchur hdmi, tacaíonn sé freisin le 128*MPTS/SPTS UDP/IP+2* ionchur ASI, RF amach ó HDMI, IP, ASI aon fhoinse, aschur IP 127* SPTS thar IP(UDP/RTP),1 /8*MPTS, 2*ASI (neamhspleách) amach, RF amach le 4/8/16*RF DVB-T/ATSC-T/ISDB-T/Tb/DTMB nó 16/32*RF DVB-C le haghaidh rogha. (nuair nach bhfuil aschur ISDB-T RF ach ionchur 1 * ASI, aschur ISDB-T ach mód 2K, ná tacú le 4K agus 8K)
Ag luí le foinsí éagsúla comharthaí---Ionchur measctha HDMI+ Tuner (DVB-SS2/C/TT2/ISDB-T/ATSC), mar shampla 16 HDMI+8*Tiúnóir (minicíocht)
Úsáid sholúbtha pointí minicíochta--raon bandaleithead 768 Mhz, is féidir pointí minicíochta a úsáid solúbtha laistigh den raon bandaleithead (nuair a bhíonn 16 * RF amach)
Rogha Leagan Iliompróra---4/8/16 DVB-T/C/ATSC/ISDB-T amach nó 32 QAM DVB-C rogha amach dá réir sin na cláir chainníocht chainníocht.

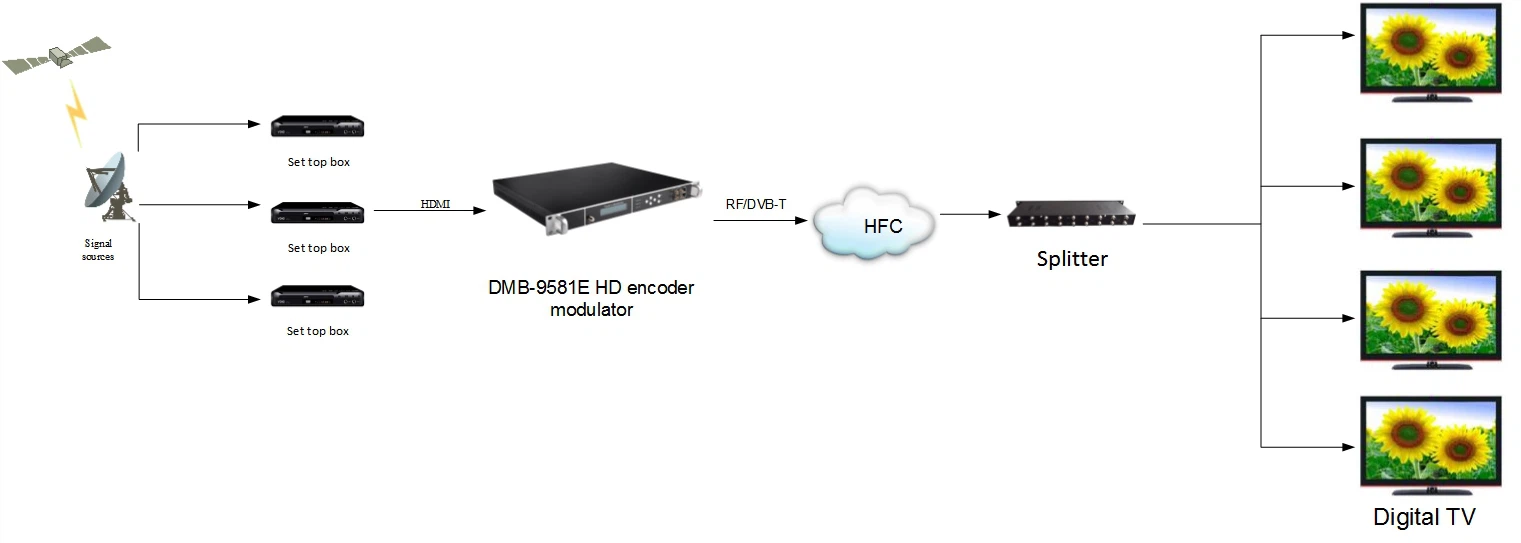

Iarratas
Éagsúla de Chórais Chraolacháin DTV/CATV
Dáil foinse IP, foinse clár HDMI ar Gach teilifís thar bhréagfainn teilifíse atá ann cheana féin
Fógraíocht, monatóireacht, oiliúint agus oideachas
Uasghrádaigh do cheann analógacha go léir go Réiteach Teilifíse Digiteach
Fiontar, óstán, campas, ospidéal, bialann, áit phoiblí srl
Oibríonn sé le tarchuradóir teilifíse digití i gcraoladh teilifíse gan sreang
Dáileadh Teilifís Dhigiteach ar chostas íseal
Clibeanna Te: hdmi modulator, monaróirí modulator hdmi tSín, soláthraithe, monarcha
Sonraíochtaí Teicniúla
Sonraíochtaí Físeáin
Comhbhrú físeáin: MPEG-4 AVC/H.264
Ionchuir físe: Leagan 1: 4/8/12/16/20/24 * HDMI le haghaidh rogha
Leagan 2: HDMI+ Tuner Ionchur measctha
An Taifeach Ionchuir:
1920×1080@60P, 1920×1080@60i, 1920×1080@50P, 1920×1080@50i,
1280×720@60P, 1280×720@50P, 720×576@50i, 720×480@60i
An Rún Aschuir(Uasmhéid 1080P@60 FPS):
1920×1080@60P,1920×1080@50P,1920×1080@30P,1920×1080@25P, 1280×720@30P,1280×720@25P, 720×576@25P, 720×480@30P
Ráta giotán: 1 ~ 13Mbps, CBR/VBR
Struchtúr GOP: IPPPP (Fráma P le haghaidh coigeartaithe, gan Fráma B)
Sonraíochtaí Fuaime
Ionchódú: MPEG-1 Sraith 2
Ráta samplála: 48KHz
Taifeach: 24-giotán
Ráta giotán: 64kbps, 128Kbps, 192kbps, 224kbps, 256kbps, 320kbps, 384kbps
Gnóthachan Fuaime: 0-255
Ionchuir agus Aschuir
Ionchur/aschur ASI
Cainéal: 2 * ionchur ASI (Neamhspleách) agus 2 * aschur ASI
Comhéadan: BNC, 75 óm
Leibhéal an chomhartha 200-800mVp-p
Fad paicéid: 188 bytes
Uasráta giotán: in aghaidh an phoirt Níos lú ná nó cothrom le 100Mbps
Modh paicéad: Modh beart
Ionchur agus Aschur IP
RJ45 Port, 100/1000M GigE Port
Aschur comhuaineach le 127* SPTS + 1*MPTS (4*RF Aschur)/ 8*MPTS (8*RF / 16*RF DVB-C Aschur)
TS thar RTP, UDP unicast agus sruthú ilchraolacháin
Méid paicéid inchumraithe(2-7)x188Bytes
Scag Paicéad Null
Ráta Giotán Iomlán: 1-200Mbps (Ba chóir go mbeadh sé níos mó ná ráta ionchódaithe)
Modhnú (4/8/16*RF DVB-T/ATSC/ISDB-T nó 16/32 DVB-C amach le haghaidh rogha)
Ceanglóir: 1 Port, Cineál F, 75Ω
Caillteanas Tuairisceáin Aschuir: 14 dB
MER Níos mó ná nó cothrom le 40dB
Leibhéal aschuir RF: {{0}} ~ 0dbm, céim 0.1db
Uimhreacha Cainéal RF: 4/8/16
Mód Modhnúcháin: rogha DVB-C, DVB-T, ATSC, ISDB-T, DTMB
Modhnú DVB-T
Cainéal: DVB-T minicíochtaí cóngarach
Caighdeán modhnú: EN300744
Raon minicíochta:50-960Mhz,1Khz céim amháin
Caighdeán modhnú: EN300744
Bandaleithid: 6M, 7M, 8M
Modh FFT: 2K, 8K
Réaltbhuíon: QPSK, 16QAM, 64QAM
Eatramh Garda 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Ráta giotán TS < 31 Mbit/s
Modhnú ATSC-T
Cainéal: 8VSB minicíochtaí cóngarach
Réaltbhuíon: 8VSB
Raon minicíochta:50-960Mhz,1Khz céim amháin
Réaltbhuíon: 8VSB
TS ráta giotán<19 Mbit/s
MER Níos mó ná nó cothrom le 40 dB
Modhnú DVB-C (rogha amach 16 nó 32 DVB-C)
16* Modhnú Aschuir DVB-C
Cainéal: 16 * DVB-C minicíocht cóngarach RF amach
Raon minicíochta: 50 ~ 960MHz, 1Khz céim amháin
Raon bandaleithead 192 Mhz idir minicíocht tosaithe agus minicíocht deiridh, socraigh 16 minicíocht laistigh de raon bandaleithead 192 Mhz
MER Níos mó ná nó cothrom le 40 dB
ráta siombail: 5 ~ 7Mbaud
coigeartú leibhéal an aschuir iomlán {{0}}~-5dBm faoi chéim 0.1 dB
Caighdeán DVB-C J83.A (DVB-C, J83.B, J83.C)
Réaltbhuíon (QAM):16,32,64,128,256
|
Iompróir |
Iarscríbhinn A |
Iarscríbhinn B |
Iarscríbhinn C |
|
|
réaltbhuíon (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
bandaleithead (Mhz) |
8 |
6 |
6 |
6 |
|
Ráta Siombail (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* Modhnú Aschuir DVB-C
Cainéal: 32 * DVB-C minicíocht neamh-in aice láimhe RF amach
Raon minicíochta: 96~864MHz, 1Khz céim amháin
raon bandaleithead 768 Mhz, is féidir pointí minicíochta a úsáid solúbtha laistigh de raon bandaleithead
MER Níos mó ná nó cothrom le 40 dB
ráta siombail: 5 ~ 7Mbaud
coigeartú leibhéal an aschuir iomlán {{0}}~-5dBm faoi chéim 0.1 dB
Caighdeán DVB-C J83.A (DVB-C, J83.B, J83.C)
|
Iompróir |
Iarscríbhinn A |
Iarscríbhinn B |
Iarscríbhinn C |
|
|
réaltbhuíon (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
bandaleithead (Mhz) |
8 |
6 |
6 |
6 |
|
Ráta Siombail (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modhnú ISDB-T
Cainéal: minicíocht ISDB-T
nuair nach mbíonn aschur ISDB-T RF ach ionchur 1* ASI,
Raon minicíochta: 50-960Mhz,1Khz céim amháin
Caighdeán ISDB-T ARIB STD-B31
Réaltbhuíon: DQPSK, QPSK, 16QAM, 64QAM
Eatramh Garda: 1/32, 1/16, 1/8, 1/4
Mód Tarchuir: 2K, 4K, 8K (nuair a bhíonn 4 * ISDB-T amach, ní thacaíonn Mód ach le 2 * K, nuair a bhíonn 8/16 * ISDB-T amach, tacaigh le rogha 2K, 4K, 8K)
Ráta cód: 1/2, 3/4, 5/6, 7/8
bandaleithead: 6MHz
Ráta giotán TS＜21 Mbit/s
MER Níos mó ná nó cothrom le 40 dB
DTMB Standard GB20600-2006
Réaltbhuíon: 4QAM, 16QAM, 32QAM, 64QAM
Ráta cód: {{0}}.4, 0.6, 0.8
Eatramh Garda: 420, 595, 945 IONS
Bainistíocht Chórais
Ceanglóir: 1 * RJ-45, comhéadan 10/100 Base-T.
Painéal tosaigh agus brabhsálaí gréasáin trí chomhéadan Ethernet
Fisiciúil agus Cumhacht
Voltas: 100 go 120/200 go 240V AC ±10%; 50/60Hz
Tomhaltas: 60W
Teocht oibriúcháin: 0 ~ 45 céim
Teocht stórála: -20 ~ 80 céim
Taise choibhneasta: 10% ~ 90% (neamh-chomhdhlúthú)
Toisí: 482mm(W) × 380(D)mm × 45mm(H)(19inch, 1RU)
Meáchan: 9.6 KGS
