Forbhreathnú

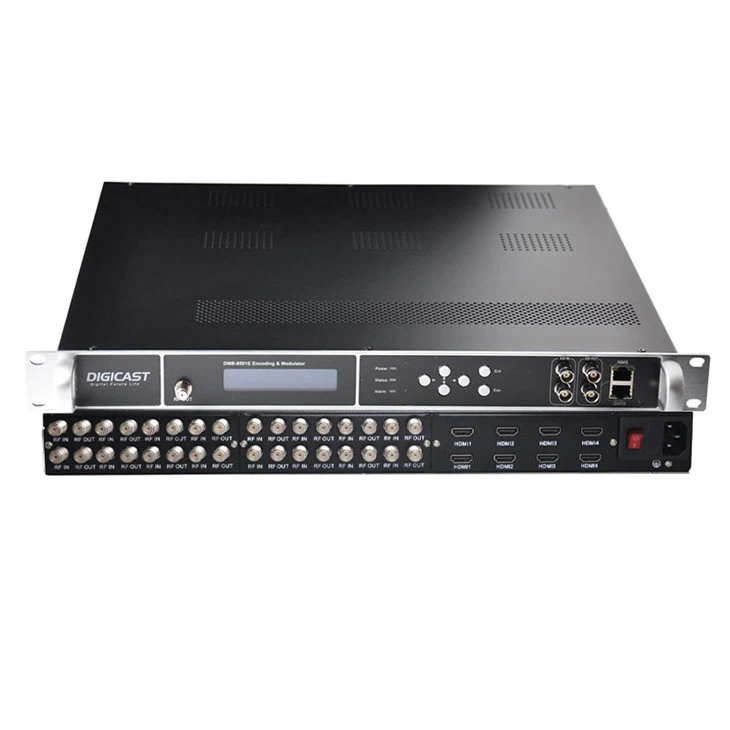

DMB-24Is éard atá i tiúnóir ilchainéil FTA go trasmodulator craolta RF ná dí-mhodú agus modhnú ard-dlúis uile in aon trealamh headend craolta digiteach amháin a bhfuil uasmhéid 24 ionchur tiúnóra FTA aige chun é a thiontú go 4 nó 8 nó 16 aschur iompróra neamh-in aice láimhe le ilphléacsú. Tacaíonn sé freisin le hionchuir 128 * MPTS / SPTS UDP / IP agus 1 * MPTS & 127 * aschur IP UDP / RTP IP trí phort SONRAÍ agus ionchur TS le haghaidh ath-mux trí 2 chalafoirt ASI.
Is é seo an trealamh giniúna nua a dhéanann cláir RF a thiontú go caighdeán RF eile agus IP TS a dhéantar a bhainistiú go héasca trí bhainistíocht gréasáin chun cabhrú le do chuid clár go léir a tharchur chuig do chóras RF áitiúil.
Gnéithe:
Ionchur Éagsúla, roghnaigh solúbtha de réir foinse comhartha:
1: Suas le 24 tiúnóir FTA ionchur
2: 2 * Cineálacha Tuners + ionchur HDMI -- Mar shampla: 8 DVBS/S2+8*DVB-T/T2+8*HDMI
3: 1* Cineál Tuner+ Ionchur HDMI: 12 DVBS/S2+8*HDMI
Oibriú trí Scáileán LCD agus Bainistíocht Gréasáin---Painéal tosaigh LCD atá éasca le léamh a fhágann go bhfuil sé éasca do chainéil a shocrú agus monatóireacht a dhéanamh orthu, firmware a sheiceáil agus seoltaí IP gan ríomhaire a aithint.
Feidhmchlár Teilifíse Craolacháin Ghairmiúil---tacaigh le ceart PCR agus le coigeartú eatramh PCR,LCN (Uimhir Cainéal Loighciúil)
Iompróirí Il RF amach-4/8/16 DVB-T/ISDB-T/ATSC/DVB-C nó 32 QAM DVB-C rogha amach de réir chainníocht na gclár.
Iarratas
Cuir isteach an fhoinse IP, foinse RF modhnaithe chuig gach teilifís thar an gcóras digiteach RF atá ann cheana féin
Fógraíocht, monatóireacht, oiliúint agus oideachas a chur ar fheidhmiú
Fiontar, óstán, campas, ospidéal, bialann, áit phoiblí srl.
Clibeanna Te: rf modulator, tSín rf modulator monaróirí, soláthraithe, monarcha
Sonraíochtaí
Ionchur Tuners FTA
Tuner DVB-T/T2
Raon minicíochta: 30MHz-1000Mhz
Bandaleithid: 6Mhz, 7Mhz, 8Mhz
Leibhéal: -87 ~ -20dBm
Réaltbhuíon: QPSK, 16QAM, 64QAM, 256QAM (D'Aon DVB-T2)
Demodulation FEC: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Eatramh Garda: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
Tiúnóir ISDB-T/Tb
Raon minicíochta ionchuir: 30 ~ 900MHz
Bandaleithid: 6MHz
Réaltbhuíon: DQPSK, QPSK, 16QAM, 64QAM
Idirleathach: 0, 4, 8, 16
Eatramh Garda: 1/32, 1/16, 1/8, 1/4
Modh tarchurtha: 2K, 4K, 8K (FFT)
FEC (Ráta Cóid): 1/2, 2/3, 3/4, 5/6, 7/8
Tuner DVB-C
Raon minicíochta ionchuir: 110 ~ 862MHz
DVB-C (J83.A, J83.C,NÍL Iarscríbhinn B)
Iompróir: Iarscríbhinn A,Iarscríbhinn C
Réaltbhuíon (QAM): 16, 32, 64, 128, 256, 64/256
Bandaleithid (Mhz): 8, 6
Ráta Siombail (Mbaud): 5-7, 4.2-5.3
Comhéadan tuner: Ceanglóir cineál F-baineann
Tuner DVB-S/S2/S2X
Minicíocht ionchuir: 950-2150Mhz
Ráta siombaile: 1~54MSps (DVB-S QPSK)
1% 7e60MSps (DVB-S2% 2fS2X QPSK)
1% 7e60MSps (DVB-S2% 2fS2X 8PSK)
1% 7e58MSps (DVB-S2% 2fS2X 16APSK)
1% 7e55MSps (DVB-S2% 2fS2X 32APSK)
1% 7e34MSps (DVB-S2% 2fS2X 64APSK)
Neart an chomhartha: -65 ~ -25dBm
Leathlíontóir Baseband SyQuest (Fachtóir rolladh as):
0.35 le haghaidh DVB-S
{{0}}.15 go 0.35 le haghaidh DVB-S2
{{0}}.05 go 0.35 le haghaidh DVB-S2X
Demodulation FEC: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK)
Modh dímhodúcháin: QPSK, 8PSK, 16APSK, 32APSK (Démhodúil amháin)
Roghnú polaraíochta LNB: Vol 0, 13V, 18V Roghnaithe
Ton roghnúcháin banna LNB: 0/22Khz Roghnaithe
Impedance Ionchuir: 75 Ω
FEC (Ráta Cóid): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: DiSEqC 2.0 comhlíontach
Tuner ATSC
Raon minicíochta: 50–860 MHz
Sonraíocht eochairthagartha: ATSC A/53
Leibhéal ionchuir: -34 go +40 dBmV
Réaltbhuíon: 8-VSB
Bandaleithid: 6Mhz
Modhnú RF Aschur rogha
Modhnú (4/8*RF DVB-T/ASTC/ISDB-T nó 16/32 DVB-C le haghaidh rogha)
Ceanglóir: 1 Port, Cineál F, 75Ω
Caillteanas Tuairisceáin Aschuir: 14 dB
MER Níos mó ná nó cothrom le 40dB
Leibhéal aschuir RF: {{0}} ~ 0dbm, céim 0.1db
Uimhreacha Cainéal RF: 4/8
Mód Modhnúcháin: rogha DVB-C, DVB-T, ATSC, ISDB-T, DTMB
Modhnú DVB-T
Cainéal: DVB-T minicíochtaí cóngarach
Caighdeán modhnú: EN300744
Raon minicíochta: 50-960Mhz,1Khz céim amháin
Caighdeán modhnú: EN300744
Bandaleithid: 6M, 7M, 8M
Modh FFT: 2K, 8K
Réaltbhuíon: QPSK, 16QAM, 64QAM
Eatramh Garda 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Ráta giotán TS＜31 Mbit/s
Modhnú ATSC-T
Cainéal: 8VSB minicíochtaí cóngarach
Réaltbhuíon: 8VSB
Raon minicíochta: 50-960Mhz, 1Khz céim amháin
Réaltbhuíon: 8VSB
Ráta giotán TS＜19 Mbit/s
MER Níos mó ná nó cothrom le 40 dB
Modhnú DVB-C (rogha amach 16 nó 32 DVB-C)
MODHÁIL Aschur 16* DVB-C
Cainéal: 16 * DVB-C minicíocht cóngarach RF amach
Raon minicíochta: 50 ~ 960MHz, 1Khz céim amháin
Raon bandaleithead 192 Mhz idir minicíocht tosaithe agus minicíocht deiridh, socraigh 16 minicíocht laistigh de raon bandaleithead 192 Mhz
MER Níos mó ná nó cothrom le 40 dB
ráta siombail: 5 ~ 7Mbaud
coigeartú leibhéal an aschuir iomlán {{0}}~-5dBm faoi chéim 0.1 dB
Caighdeán DVB-C J83.A (DVB-C, J83.B, J83.C)
Réaltbhuíon (QAM):16,32,64,128,256
|
Iompróir |
Iarscríbhinn A |
Iarscríbhinn B |
Iarscríbhinn C |
|
|
réaltbhuíon (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
bandaleithead (Mhz) |
8 |
6 |
6 |
6 |
|
Ráta Siombail (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
MODHÁIL Aschur 32* DVB-C
Cainéal: 32 * DVB-C minicíocht neamh-in aice láimhe RF amach
Raon minicíochta: 96~864MHz, 1Khz céim amháin
raon bandaleithead 768 Mhz, is féidir pointí minicíochta a úsáid solúbtha laistigh de raon bandaleithead
MER Níos mó ná nó cothrom le 40 dB
ráta siombail: 5 ~ 7Mbaud
coigeartú leibhéal an aschuir iomlán {{0}}~-5dBm faoi chéim 0.1 dB
Caighdeán DVB-C J83.A (DVB-C, J83.B, J83.C)
|
Iompróir |
Iarscríbhinn A |
Iarscríbhinn B |
Iarscríbhinn C |
|
|
réaltbhuíon (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
bandaleithead (Mhz) |
8 |
6 |
6 |
6 |
|
Ráta Siombail (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modhnú ISDB-T
Cainéal: minicíocht ISDB-T
Raon minicíochta: 50-960Mhz, 1Khz céim amháin
Caighdeán ISDB-T ARIB STD-B31
Réaltbhuíon: DQPSK, QPSK, 16QAM, 64QAM
Eatramh Garda: 1/32, 1/16, 1/8, 1/4
Modh tarchurtha: 2K, 4K, 8K
Ráta cód: 1/2, 3/4, 5/6, 7/8
Bandaleithid: 6MHz
Ráta giotán TS＜21 Mbit/s
MER Níos mó ná nó cothrom le 40 dB
DTMB Standard GB20600-2006
Réaltbhuíon: 4QAM, 16QAM, 32QAM, 64QAM
Ráta cód: {{0}}.4, 0.6, 0.8
Eatramh Garda: 420, 595, 945 IONS
Ilphléacsú
Uasmhapáil PID 180 ionchur in aghaidh an chainéil
Athmapáil PID go huathoibríoch nó de láimh
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Ionsáigh
Coigeartú cruinn PCR
Uimhreacha uasta: 4 nó 8 mux le haghaidh RF agus 1 Mux le haghaidh 1 *MPTS
ASI I/O
DVB-ASI: ionchur 2 * ASI agus aschur 2 * ASI, ceann le haghaidh cúltaca, 75Ω, BNC, 188Bytes
MPEG-2: TS thar DVB-ASI (GA 50083-9)
ASI Roghnaithe amach: scáthán MPTS amháin
Aschur Sruth IP I/O
IP I/O
Port RJ45: 100/1000M GbE Port, 1* port SONRAÍ a úsáidtear le haghaidh ionchuir agus aschuir
Aschur IP: 1 * MPTS & 127 * SPTS UDP / RTP IP Aschur (4 * RF amach)
8*MPTS&512*SPTS nuair a bheidh 8*RF amuigh
Ionchur IP: 128 *MPTS/SPTS UDP/IP
TS thar UDP, unicast, agus sruthú multicast TS thar IP
Córas
Comhéadan Cumraíochta: gréasánbhunaithe
Uasghrádú cianda: tríd an líonra
Ceanglóir: RJ45, comhéadan Ethernet 10/100M
